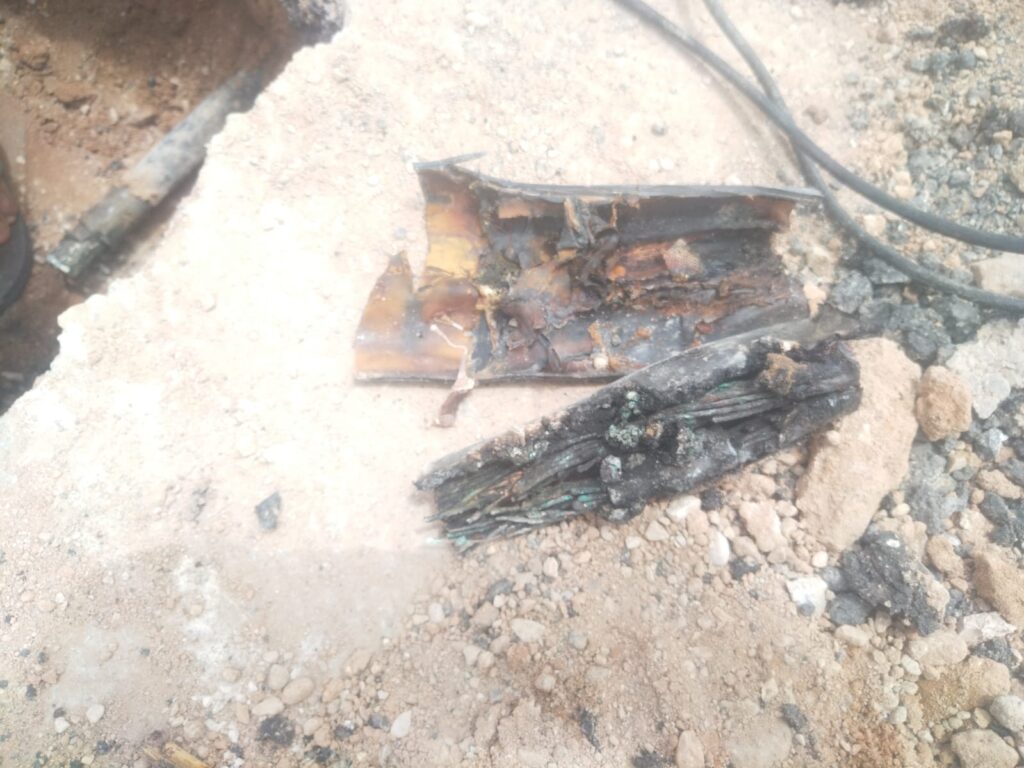

كابل كهربائي مدفون تحت الأرض توقف عن العمل فجأة، أو دائرة داخل لوحة التوزيع بتفصل بشكل متكرر دون سبب ظاهر. في الحالتين، الحل مش تكسير الأرض أو فتح كل نقطة توصيل عشوائيًا، لكن استخدام جهاز كشف اعطال الكهرباء لتحديد موقع العطل بدقة قبل أي تدخل فعلي.
جهاز كشف أعطال الكهرباء مصطلح واسع يشمل مجموعة من الأدوات المصممة لتحديد نوع وموقع الخلل في الشبكة الكهربائية أو الكابلات، سواء كان العطل قطعًا في السلك، أو تماسًا بين موصلين، أو ارتفاعًا غير طبيعي في المقاومة. هذا المقال يشرح الفرق بين أنواع هذه الأجهزة، وأيها يناسب كل حالة، مع تحذيرات سلامة ضرورية قبل أي محاولة فحص.
ما الفرق بين “عطل” و”تماس” و”قطع” في الكهرباء؟
قبل اختيار الجهاز جهاز كشف اعطال الكهرباء ، لازم تفرّق بين طبيعة المشكلة، لأن كل نوع عطل يحتاج أداة كشف مختلفة:
- العطل (Fault): مصطلح عام يشمل أي خلل يمنع الدائرة من العمل بشكل طبيعي — قد يكون قطعًا، تماسًا، أو مقاومة غير طبيعية.
- القطع (Open Circuit / Break): انقطاع كامل في مسار السلك، فيتوقف التيار عن المرور نهائيًا في ذلك الفرع.
- التماس (Short Circuit): اتصال مباشر غير مقصود بين موصلين بجهد مختلف، يؤدي لارتفاع مفاجئ في التيار.
- تسرب العزل (Insulation Fault): تلف في طبقة العزل حول الكابل، يسمح بتسرب جزء من التيار، شائع في الكابلات المدفونة تحت الأرض.
معرفة نوع العطل هي أول خطوة، لأن جهاز كشف قطع السلك مثلًا مش هو نفسه الأنسب لتحديد نقطة تسرب عزل في كابل مدفون.
كيف يعمل جهاز كشف اعطال الكهرباء؟
تختلف آلية العمل حسب نوع الجهاز وموقع الكابل (ظاهر أم مدفون تحت الأرض):
- أجهزة قياس المقاومة (الملتيميتر) تقيس المقاومة بين نقطتين في السلك؛ ارتفاع غير طبيعي في القراءة يشير لوجود قطع أو تلف في العزل.
- أجهزة عاكس النبضة (Time Domain Reflectometer – TDR) ترسل نبضة كهربائية عبر الكابل، وتحسب الزمن اللازم لرجوع الانعكاس الناتج عن نقطة العطل، فتحدد المسافة التقريبية للعطل من نقطة القياس.
- أجهزة التتبع بالتردد (Wire Tracers) ترسل إشارة تردد معين في السلك، ثم يلتقطها جهاز استقبال يدوي يتحرك فوق مسار الكابل لتحديد مكانه الفعلي، وأي انقطاع في الإشارة يدل على موقع القطع.
- أجهزة كشف عطل العزل بالجهد العالي تستخدم في الكابلات المدفونة، وتطبّق جهدًا مرتفعًا مؤقتًا لتحديد نقطة ضعف العزل عبر استشعار الصوت أو الاهتزاز الناتج.
كل طريقة من دي أدق في سياق معين، ولذلك الفنيون المحترفون غالبًا بيجمعوا أكتر من أداة في نفس عملية الكشف.
أنواع أجهزة كشف اعطال الكهرباء
| النوع | الاستخدام الأساسي | الأنسب لـ |
|---|---|---|
| الملتيميتر | قياس المقاومة والجهد والتيار | فحص أولي سريع لأي دائرة |
| جهاز عاكس النبضة (TDR) | تحديد المسافة التقريبية للعطل داخل الكابل | الكابلات الطويلة والمدفونة |
| جهاز تتبع التردد | تحديد المسار الفعلي للسلك على الأرض | تحديد موقع كابل مدفون أو مخفي |
| جهاز كشف عطل العزل بالجهد العالي | تحديد نقطة ضعف دقيقة في العزل | كابلات الجهد المتوسط والعالي |
| كاشف الجهد غير التلامسي | التأكد السريع من وجود جهد | فحص أولي آمن قبل أي تدخل |
مفيش جهاز واحد يغطي كل الحالات؛ اختيار الأداة يعتمد على نوع الكابل، عمقه، وطبيعة العطل المشتبه فيه.
علامات تشير لوجود عطل كهربائي
- توقف كامل للتيار في فرع معين من الشبكة دون سبب ظاهر.
- فصل متكرر للقاطع رغم عدم وجود حمل زائد واضح.
- ارتفاع غير مبرر في قراءة عداد الكهرباء.
- سخونة أو رائحة احتراق عند نقطة معينة في الكابل أو التوصيلة.
- ظهور شرر أو صوت طقطقة عند نقطة اتصال.
هذه العلامات ممكن يكون وراها أكتر من سبب، ومحتاجة فحصًا بالأجهزة لتحديد السبب الفعلي بدل الافتراض.
خطوات الفحص العام (نظرة عملية)
- تحديد نوع العطل المحتمل بناءً على الأعراض الظاهرة (توقف كامل، فصل متكرر، ارتفاع فاتورة).
- فحص أولي بالملتيميتر لقياس المقاومة والجهد في نقاط يسهل الوصول لها.
- استخدام جهاز عاكس النبضة أو التتبع بالتردد لتضييق نطاق البحث عن موقع العطل داخل الكابل الطويل أو المدفون.

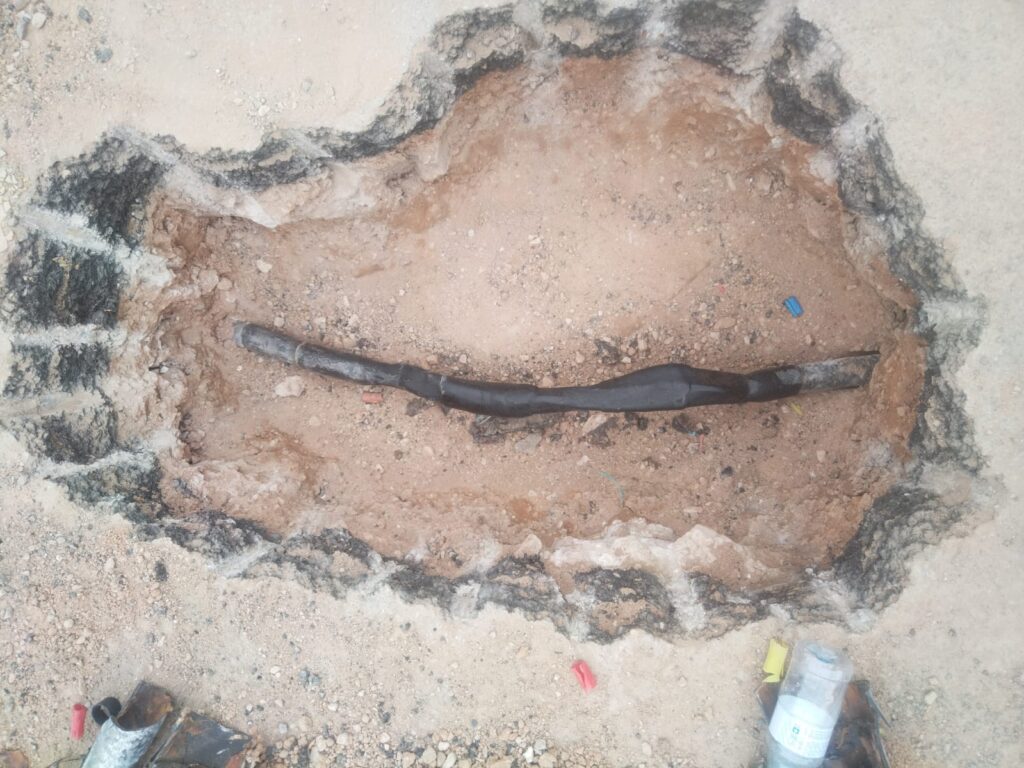

- التأكيد الميداني بالحفر أو الفتح فقط بعد تحديد الموقع التقريبي بدقة، لتقليل حجم التدخل.
- توثيق النتيجة في تقرير يوضح نوع العطل وموقعه والإجراء المقترح.
تحذير سلامة مهم: فحص كابلات الجهد المتوسط والعالي، أو التعامل مع دوائر حيّة، يتطلب فنيين مؤهلين وأدوات حماية شخصية مناسبة. لا يُنصح بمحاولة فحص أو إصلاح كابلات مدفونة أو دوائر ذات جهد مرتفع دون خبرة فنية كافية، لخطورة الصعق الكهربائي.
كيف تختار جهاز كشف الأعطال المناسب؟
- نوع الكابل: جهد منخفض، متوسط، أو عالي — لكل منها أجهزة كشف مصممة لمداه.
- موقع الكابل: ظاهر أم مدفون تحت الأرض، لأن هذا يحدد الحاجة لأجهزة تتبع بالتردد.
- طول الخط: الكابلات الطويلة تحتاج أجهزة عاكس نبضة لتحديد المسافة بدقة.
- دقة تحديد الموقع: بعض الأجهزة تعطي مسافة تقريبية فقط، وأخرى تحدد الموقع الفعلي على الأرض.
- سهولة الاستخدام: الفرق بين جهاز يحتاج تدريبًا متخصصًا وآخر بسيط الاستخدام.
- مستوى الأمان والاعتمادات: خصوصًا لأجهزة الجهد العالي، تأكد من مطابقتها لمعايير السلامة المعتمدة.
أخطاء شائعة عند كشف اعطال الكهرباء
- البدء بالحفر أو الفتح قبل تحديد الموقع التقريبي، مما يهدر وقتًا وتكلفة على مناطق سليمة.
- استخدام جهاز بمدى قياس غير مناسب لجهد أو طول الكابل المفحوص.
- إهمال الفحص الأولي بالملتيميتر والانتقال مباشرة لأجهزة متقدمة دون داعٍ.
- عدم توثيق نتيجة الفحص، مما يصعّب متابعة الحالة أو مراجعتها لاحقًا.
- تجاهل تحذيرات السلامة عند التعامل مع كابلات جهد متوسط أو عالٍ.
أسئلة شائعة
ما هو جهاز كشف اعطال الكهرباء؟
مصطلح عام لمجموعة أدوات تُستخدم لتحديد نوع وموقع الخلل في الشبكة الكهربائية أو الكابلات، مثل القطع أو التماس أو تسرب العزل.
ما الفرق بين جهاز كشف الأعطال وجهاز كشف التماس؟
جهاز كشف الأعطال مفهوم أوسع يشمل أنواعًا متعددة من الخلل (قطع، تماس، تسرب عزل)، بينما كشف التماس يركّز تحديدًا على اتصال غير مقصود بين موصلين بجهد مختلف.
هل يمكن كشف عطل في كابل مدفون دون حفر؟
نعم، تُستخدم أجهزة عاكس النبضة والتتبع بالتردد لتحديد الموقع التقريبي للعطل قبل أي حفر، فيقتصر الحفر على نقطة واحدة محددة بدل الخط بالكامل.
هل الملتيميتر كافٍ لكشف أعطال الكابلات الطويلة؟
يفيد في الفحص الأولي وتحديد وجود عطل، لكن لتحديد موقعه بدقة في كابل طويل غالبًا يُحتاج لجهاز عاكس نبضة أو تتبع متخصص.
كم تبلغ دقة تحديد موقع العطل؟
تختلف الدقة حسب نوع الجهاز وطول الكابل وجودة الإشارة، ولا يمكن إعطاء رقم ثابت دون تحديد الجهاز والحالة الفعلية.
متى أحتاج فنيًا متخصصًا بدل الفحص الذاتي؟
عند التعامل مع كابلات جهد متوسط أو عالٍ، أو عند الشك في تماس داخل تمديدات مخفية، أو عند ظهور علامات خطر مثل الشرر أو رائحة الاحتراق.
هل تختلف أجهزة كشف الأعطال للكابلات الأرضية عن الهوائية؟
نعم، الكابلات الأرضية غالبًا تحتاج أجهزة تتبع بالتردد وعاكس نبضة لتحديد موقعها ودرجة العطل دون حفر عشوائي، بينما الكابلات الهوائية الظاهرة يسهل فحصها بصريًا وبالملتيميتر مباشرة.
الخاتمة
كشف أعطال الكهرباء عملية تبدأ بتحديد نوع العطل قبل اختيار الأداة المناسبة له. الجمع بين فحص أولي بسيط وأجهزة متخصصة لتحديد الموقع بدقة يوفر وقتًا وتكلفة، ويقلل من التدخل غير الضروري في الكابلات أو التمديدات. مع كابلات الجهد المتوسط أو العالي، الأفضل دائمًا الاستعانة بفني متخصص يملك الخبرة والمعدات المناسبة لضمان السلامة.
